SOLIDWORKS Simulation FLow - Simulation des fluides, écoulement et échanges tehrmiques

Avec SOLIDWORKS Flow Simulation, vous pouvez facilement simuler l'écoulement des fluides, les échanges thermiques et les forces d'écoulement, autant d'éléments essentiels à la réussite de votre conception.

Entièrement intégré aux outils SOLIDWORKS CAO 3D, l'outil intuitif de CFD (calcul de dynamique des fluides) SOLIDWORKS Flow Simulation vous permet de simuler des écoulements de liquides et de gaz dans des conditions réelles, d'exécuter des scénarios potentiels et d'analyser rapidement les effets des écoulements de fluides, des échanges thermiques et des forces appliquées sur les composants immergés ou environnants. Vous pouvez comparer plusieurs versions de conception pour prendre de meilleures décisions qui permettront de créer des produits plus performants.

En s'appuyant sur des objectifs d'ingénierie, SOLIDWORKS Flow Simulation permet aux ingénieurs produits d'utiliser des aperçus CFD pour prendre leurs décisions techniques grâce à son approche d'ingénierie simultanée. Les modules supplémentaires HVAC et Electronic Cooling proposent des outils de simulation d'écoulement des fluides permettant d'atteindre un niveau supérieur pour vos analyses.

Consulter la fiche technique de SOLIDWORKS Flow Simulation

FLOW

Les solutions SOLIDWORKS Flow Simulation incluent les éléments suivants :
> Calcul de dynamique des fluides
> Analyse de l'écoulement
> Facteurs de confort thermique
> Gestion thermique des appareils
> Visualisation de Simulation
> Analyse d'écoulement thermique

Electronic Cooling

Le module Electronic Cooling offre des modèles électroniques virtuels et une vaste bibliothèque de matériaux pour la simulation du refroidissement.

HVAC

Le module HVAC offre des fonctionnalités de simulation supplémentaires qui permettent d'effectuer des analyses de rayonnement et de confort thermique plus poussées.

Pourquoi choisir SOLIDWORKS Flow Simulation ?
SOLIDWORKS® Flow Simulation est une solution intuitive de calcul de dynamique des fluides (CFD) intégrée au logiciel de CAO 3D SOLIDWORKS vous permettant de simuler rapidement et facilement les écoulements de liquide et de gaz à l'intérieur et autour de vos conceptions afin de calculer les performances et fonctionnalités des produits.

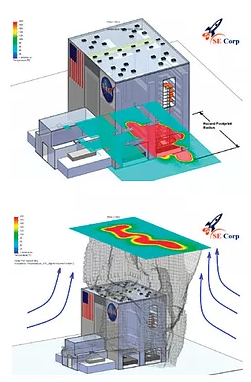

« Avec SOLIDWORKS Flow Simulation, j’ai pu produire en un seul jour des solutions indépendantes des grilles et observer en détail plusieurs gradients d’écoulement avec une grande fidélité. »

Sean Stapf, Fondateur SE Corp

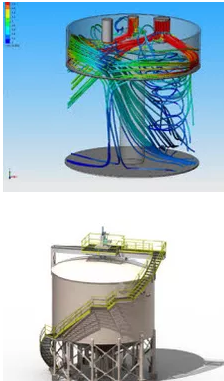

« SOLIDWORKS Flow Simulation nous a permis de remettre en cause certaines idées fondamentales à propos de la conception et d’augmenter considérablement les performances en améliorant l’efficacité de 25%. »

Travis Kenworthy, Ingénieur,

ClearStream Environnemental, Inc

Lorsque l'électronique chauffe, cela devient généralement cher. C'est pourquoi les performances thermiques et la qualité optimales de votre produit sont cruciales pour un fonctionnement ultérieur - et SOLIDWORKS Flow Simulation Electronic Cooling est le bon module pour garantir cela. La recherche sur la gestion thermique à l'intérieur et à l'extérieur de votre produit peut aider à optimiser la dissipation thermique, à simplifier la sélection des composants électroniques et à résoudre les problèmes liés à la chaleur typiques des produits dotés de cartes de circuits imprimés.

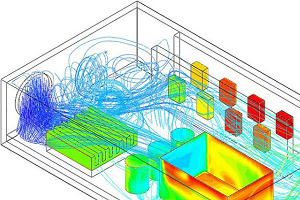

Le module de refroidissement électronique utilise des modèles thermiques électroniques dédiés créés à l'aide de l'analyse CFD (Computational Fluid Dynamics) de SOLIDWORKS pour prédire le flux d'air, la température et le transfert de chaleur dans les composants, les cartes et les produits complets. En plus des modèles centraux de SOLIDWORKS Flow Simulation, le module propose également un ensemble complet de modèles intelligents pour la mise en œuvre rapide et précise d'une large gamme d'applications de refroidissement électronique, notamment:

Fondée en 2004, Haivision est un leader du marché des technologies de vidéo et de streaming vidéo d'entreprise. Haivision aide les plus grandes organisations du monde à communiquer, collaborer et éduquer. Les ingénieurs d’Haivision utilisent SOLIDWORKS pour la conception et la simulation.

« Je suis très content d’utiliser SOLIDWORKS FLOW Simulation avec le module Electronic Cooling. La composante FPGA a atteint 100.55 Celsius, tel que dans la réalité. Un gros merci pour l’aide. Le soutien technique de PBI est excellent. »

Roger Rheaume, Ingénieur

En savoir +

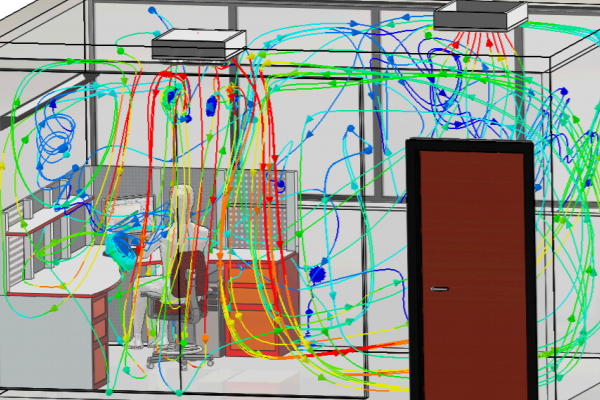

Trop chaud? Trop froid? Ou tout simplement? Avec la large gamme d'applications HVAC SOLIDWORKS Flow Simulation, vous pouvez déterminer, par exemple, le confort thermique des personnes dans différents espaces de vie et de travail, mais aussi dans les bus ou les avions. Ou la ventilation des centres de données et des environnements de salle blanche (par exemple dans les hôpitaux et les laboratoires). De cette manière, vous garantissez dès le départ les performances thermiques et la qualité de votre construction. Et en même temps, vous pouvez être sûr que des retouches coûteuses à un moment ultérieur seront évitées.

Le vote moyen prévu (PMV)
Le pourcentage attendu d'insatisfaits (PPD)
La température de fonctionnement (température de fonctionnement)
La température de tirage (température de tirage)
Ll'indice de performance de diffusion de l'air (ADPI)
L'efficacité de l'élimination des corps étrangers (Efficacité d'élimination des contaminants, CRE)
L'indice local de la qualité de l'air (LAQI)

Pourquoi choisir le module HVAC ?

Ce module fournit aux ingénieurs et aux concepteurs de systèmes de chauffage, ventilation et climatisation des outils spécifiques permettant de simuler les phénomènesde rayonnement avancés. Il permet aux ingénieurs de relever les défis les plus ardus en matière de conception de systèmes efficaces de refroidissement, d'éclairage oude dispersion de contaminants.
